【概述及型号】
GCK：  G是封闭式开关柜  C是抽出式   K是控制中心

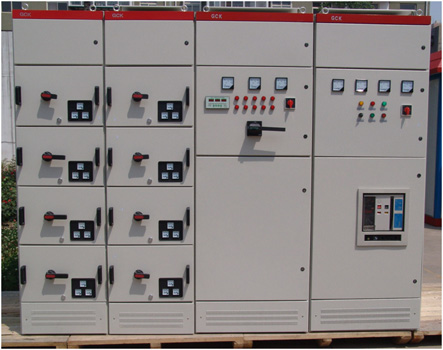

GCK低压抽出式开关柜（以下简称开关柜）由动力配电中心（PC） 柜和电动机控制中心（MCC）两部分组成。该装置适用于交流50（60）Hz、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。

GCK开关柜符合IEC60439-1《低压成套开关设备和控制设备》、GB7251.1-2013《低压成套开关设备和控制设备》、GB/T14048.1-93 《低压开关设备和控制设备总则》等标准。且具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合、一台柜体。

所容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点。

【结构特点】

   结构紧凑, 在较小的空间内可容纳较多的功能单元。

1. 结构通用性强。柜体采用C 型材(E=25mm) 模数化结构拼装而成，组装灵活。

2. 各种大小抽出式单元可以任意组合, 以满足系统的设计要求。

3. 垂直母线及出线有良好的绝缘防护, 从而保证了柜后维修安全可靠。

4. 设计独特的机械锁定机构, 具有运行、试验、抽出位置标志, 操作安全可靠。

5. 抽屉推进机构采用轴承滚动, 抽屉操作灵活方便, 相同规格抽屉互换性强。

6. 设计方案组合性强, 可自由地组合抽屉式方案和固定分隔式方案, 满足各种场合需要。

【主要技术参数】

额定绝缘电压：交流660V，交流1000V

额定工作电压：交流 380 V ，交流660 V

额定频率：50Hz

水平母线额定电流：1250~4000A

垂直母线额定电流：1000A

馈电电路最大电流：2500A

抽屉回路最大电流：500A

控制电机最大容量：320kW


水平母线峰值耐受电流(0.1S)：63kA、105kA、176kA

水平母线短时耐受电流(1S）：30 kA、50 kA、80 kA、100 kA

垂直母线峰值耐受电流(0.1S）：63 kA、105 kA

垂直母线短时耐受电流（1S）：30 kA、50 kA

额定工频耐受电压（1min）：2500V

二次工频耐受电压（1min）：2500V

防护等级：IP30、IP40

外型尺寸宽*深*高mm：600（800、1000）*800（1000）*2200

【产品使用环境】

1、周围空气温度不高于+40℃，不低于-5℃，24h内的平均温度不得高于+35℃，超过时，需根据实际情况降容运行；

2、户内使用：使用地点的海拔不得超过2000m ；

3、周围空气相对温度为+40℃时不超过50%，在较低温度时允许有较大的相对温度，如+20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响；

4、装置安装时与垂直面的斜度不超过5℃，且整组柜列相对平整(符合GBJ232-82标准)；

5、装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所；

6、用户有特殊要求可以与制造厂协商解决。
