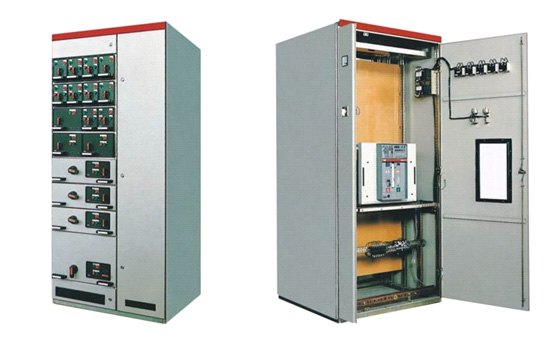

低压开关柜（MNS）
产品说明
【概述及型号】
MNS型低压抽出式成套开关设备为适应电力工业发展的需求，参考国外ABB系列低压开关柜设计并加以改进开发的高级型低压开关柜，MNS型低压开关柜适应供电、配电的需要，能广泛用于发电厂、变电站、工矿企业、大楼宾馆、市政建设等各种低压配电系统。
【产品特点】
1、可满足各种进出线方案要求：上进上出、上进下出、下进上出、下进下出。
2、设计紧凑：以较小的空间容纳较多的功能单元。
3、母线用高强度阻燃型、高绝缘强度的塑料功能板保护，有抗故障电弧性能，使运行维修安全可靠。
4、各种大小抽屉的机械联锁机构符合标准规定，有连接、试验、分离三个明显的位置，安全可靠。
5、采用标准模块设计：分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元，可以根据要求任意组装。
【开关柜分类】
进线柜：安装框架式低压断路器，通过断路器和各种截面（符合电流要求）的铜母
线接收电能并传递给低压开关柜的水平母线。
母联柜：安装框架式低压断路器，通过断路器和各种截面（符合电流要求）的铜母
线实现各段母线之间电能的分隔和传递。
馈线柜：安装框架式低压断路器或塑料外壳式断路器和各种截面（符合电流要求）
的分支母线、电缆实现各回路电能的传递和分配。
电容补偿柜：安装自愈式（干式无油）低电压金属并联电容器、无功自动补偿器、
刀熔开关、接触器等元件和相应的二次元件实现对系统进行无功功率补偿，提高系统的
功率因数。
电机控制柜：安装塑料外壳式断路器或微型开关、接触器、热继电器和相应的二次
元件实现对风机、风阀等机电设备的控制。
【工作条件】
|
1 |
环境温度 |
-10℃~+40℃ 24小时平均温度≤35℃ |
|
2 |
相对湿度 |
日平均值不大于95％月平均值不大于90％（25℃） |
|
3 |
饱和蒸汽压 |
日平均值不大于2.2×10-3Mpa 月平均值不大于1.8×10-3Mpa |
|
4 |
海拔高度 |
≤2000m |
|
5 |
地震烈度 |
≤7度（水平方向0.3g 垂直方向0.15g） |
|
6 |
震动 |
F<10Hz时，振幅为0.3mm 10<F<150Hz时，加速度为0.1g |
|
7 |
安装 |
垂直安装与垂直面的倾斜度不超过5度 |
【主要参数】
|
1 |
额定工作电压（V） |
400 |
|
|
2 |
额定绝缘电压（V） |
660 |
|
|
3 |
额定频率（Hz) |
50 |
|
|
4 |
额定工作电流（A) |
水平母线 |
630~5000 |
|
垂直母线 |
800~2000 （馈电及MCC) |
||
|
5 |
额定短时耐受电流有效值1秒（kA) |
水平母线 |
100kA |
|
垂直母线 |
85kA （馈电及MCC) |
||
|
6 |
额定短时耐受电流最大值（kA） |
水平母线 |
250kA |
|
垂直母线 |
196kA |
||
|
7 |
工频耐受电压 1分钟（V) |
2500 |
|
|
8 |
外壳防护等级 |
IP30 IP42 IP54 |
|
|
9 |
电气间隙 |
抽屉内 10mm |
|
|
主回路 20mm |
|||
|
10 |
爬电距离 |
抽屉内 12mm |
|
|
主回路 20mm |
|||
|
11 |
隔离距离 |
符合JB4012-85 《低压空气式隔离器、开关、隔离开关及熔断器、组合电器》的有关要求，并已考虑制造公差和使用磨损。 |
|
