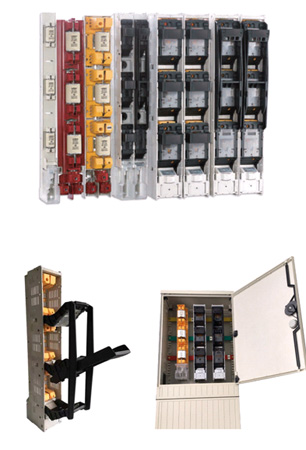

条形开关
产品说明
【产品概述】
条形熔断器式隔离开关简称条形开关，使用电流互感器与熔断器开关一体化，额定电流160A-630A,额定频率50/60Hz,该系列产品模块化，体积小，使用安全可靠。应用在低压配电柜中有荣装密度，显示经济性、安全性和应变性，不仅具有开关、保护功能，还可以扩展其他功能，是一种开关形式，它是完整的智能化系统，广泛应用于电缆分支箱、箱式变电站、工厂、小区等，是配电领域的一个趋势。
【适用环境】：
开关安装地点的海拔不超过2000m
开关的安装地点环境污染登记为3级
开关的安装类别为III类。
开关安装在无震动与冲击的地方。
【条形开关特点】：
1、连体式是三相同时关闭、断开，分体式可单相操作；
2、操作安全，保险丝安装在手柄上，可以直接作为触头刀片使用；
3、美观实用，整个开关易于拆卸，并能快速安装在柜子里；
4、减少布线，便于增加回路和机柜的利用率。
5、树脂玻璃纤维基，阻燃级，外壳等级达到IP3.
6、产品在市场上的使用率高；
7、瞬时破断力可达100kA,负载运行能力可达额定电流的1.3倍；
8、可以用保险丝监视器，信号开关和遥控模块。
技术参数 Technical parameters
|
类型 |
HR-160L |
HR-160L/HR-250L/HR-400L/HR-630/800L |
HR-160S |
HR-250S/HR-400S/HR-630S |
HR-160J |
|
额定工作电压 |
380V\ 500V\690V |
400V/500V/690V |
380V\ 500V\690V |
400V/500V/690V |
400V/500V/690V |
|
额定工作电流 |
160A |
250A/400A/630A |
160A |
250A/400A/630A |
160A |
|
熔断器尺寸 |
00(IEC60269-2) |
1/2/3 |
00(IEC60269-2) |
1/2/3 |
00 |
|
额定频率 |
40/50/60HZ |
40/50/60HZ |
40/50/60HZ |
40/50/60HZ |
40/50/60HZ |
|
额定绝缘电压 |
1000V |
1000V |
1000V |
1000V |
1000V |
|
额定冲击耐受电压 |
12kV |
12kV |
12kV |
12kV |
12kV |
|
防护等级 |
IP30 |
IP30 |
IP30 |
IP30 |
IP10 |
|
机械寿命 |
2000 |
2000 |
2000 |
2000 |
2000 |
|
接线面积 |
10-70mm2 |
120mm2/240mm2/300mm2 |
10-70mm2 |
120mm2/240mm2/300mm2 |
10-95mm2 |
|
出线接线方式 |
Screw&V-Clamp |
Screw&V-Clamp |
Screw&V-Clamp |
Screw&V-Clamp |
Screw&V-Clamp |
|
安装方式 |
Screw&H00k |
Screw&H00k |
Screw&H00k |
Screw&H00k |
Screw&H00k |
|
应用类别 |
AC-23B AC-22B AC-21B |
AC-23B AC-22B AC-21B |
AC-23B C-22B AC-21B |
AC-23B C-22B AC-21B |
AC-23B AC-22B AC-21B |
|
符合标准 |
GB14048.3-2008IEC |
GB14048.3-2008IEC |
GB14048.3-2008IEC |
GB14048.3-2008IEC |
GB14048.3-2008IEC |
|
额定短路电流 |
120kA |
120kA |
120kA |
120kA |
120kA |
|
额定短时耐受电流 |
16kA/1S |
|
|
|
|
|
螺钉连接 |
MB |
M10/M12 |
MB |
M10/M12 |
MB |
|
环境温度 |
-40℃+55℃ |
-40℃+55℃ |
-40℃+55℃ |
-40℃+55℃ |
-40℃+55℃ |
