母排热缩管
产品说明RS-35kV 加强型母排热缩管
由辐射交联聚烯烃材料制成，理化电气性能优异，适用于 35kV 电压等级汇流母排以及高压设备母线的绝缘防护，有效缩短系统相间
的最小安全距离。
产品特点
执行标准：DL/T1059-2007
热缩倍率：2:1
低烟、柔软、阻燃、强度高、耐电碳痕
收缩温度：84℃~120℃
使用温度：-55℃~125℃
环保标准：RoHS
标准颜色：红、黄、绿，其他颜色可定制
技术指标
|
性能 |
指标 |
测试方法/条件 |
|
拉伸强度 |
≧8.0Mpa |
ASTM D2671 |
|
断裂伸长率 |
≧300% |
ASTM D2671 |
|
热老化后拉伸轻度 |
≧6.9Mpa |
130℃*168h |
|
热老化后断裂申长率 |
≧100% |
130℃*168h |
|
轴向变化率 |
≧-8%~+8% |
ASTM D2671 |
|
氧指数 |
≧30 |
GB/T 2406 |
|
热冲击 |
无裂纹 |
JB 7829 附录D |
|
击穿强度 |
≧20kV/mm |
ASTM D149 |
|
硬度 |
≦90 |
GB2411 |
|
体积电阻率 |
≧1014 Ω.cm |
IEC 60093 |

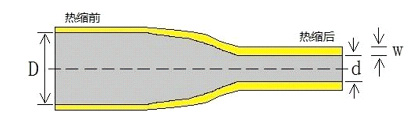

结构示意图
规格表
|
规格 |
供货内径 D(mm) |
全缩后尺寸(mm) |
标准包装 |
|
|
内径d |
壁厚w |
米/盘 |
||
|
Ф30/15 |
≧30 |
≦15 |
≧3.70 |
15 |
|
Ф40/20 |
≧40 |
≦20 |
≧3.70 |
15 |
|
Ф50/25 |
≧50 |
≦25 |
≧3.70 |
15 |
|
Ф65/33 |
≧65 |
≦33 |
≧3.70 |
15 |
|
Ф75/38 |
≧75 |
≦38 |
≧3.70 |
15 |
|
Ф85/43 |
≧85 |
≦43 |
≧3.70 |
15 |
|
Ф100/50 |
≧100 |
≦50 |
≧3.70 |
15 |
|
Ф120/60 |
≧120 |
≦60 |
≧3.70 |
15 |
|
Ф150/75 |
≧150 |
≦75 |
≧3.70 |
15 |
|
Ф180/90 |
≧180 |
≦90 |
≧3.70 |
15 |
|
Ф210/105 |
≧210 |
≦105 |
≧3.70 |
15 |
|
Ф230/115 |
≧230 |
≦115 |
≧3.70 |
15 |
|
Ф250/125 |
≧250 |
≦125 |
≧3.70 |
15 |
|
Ф300/150 |
≧300 |
≦150 |
≧3.70 |
15 |
RS-20kV 母排热缩管
由辐射交联聚乙烯烃材料制成，理化电气性能优异，适用于中高压开关柜、室内外汇流母排以及中高压设备母线的绝缘防护。
产品特点
执行标准：DL/T1059-2007
热缩倍率：2:1
低烟、柔软、阻燃、强度高、耐电碳痕
收缩温度：84℃~120℃
使用温度：-55℃~125℃
环保标准：RoHS
标准颜色：红、黄、绿，其他颜色可定制
技术指标
|
性能 |
指标 |
测试方法/条件 |
|
拉伸强度 |
≧8.0Mpa |
ASTM D2671 |
|
断裂伸长率 |
≧300% |
ASTM D2671 |
|
热老化后拉伸轻度 |
≧6.9Mpa |
130℃*168h |
|
热老化后断裂申长率 |
≧100% |
130℃*168h |
|
轴向变化率 |
≧-8%~+8% |
ASTM D2671 |
|
氧指数 |
≧30 |
GB/T 2406 |
|
热冲击 |
无裂纹 |
JB 7829 附录D |
|
击穿强度 |
≧20kV/mm |
ASTM D149 |
|
硬度 |
≦90 |
GB2411 |
|
体积电阻率 |
≧1014 Ω.cm |
IEC 60093 |

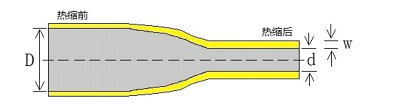

结构示意图
规格表
|
规格 |
供货内径 D(mm) |
全缩后尺寸(mm) |
标准包装 |
|
|
内径d |
壁厚w |
米/盘 |
||
|
Ф15/7.5 |
≧15 |
≦7.5 |
≧2.0 |
25 |
|
Ф20/10 |
≧20 |
≦10 |
≧2.0 |
25 |
|
Ф25/12.5 |
≧25 |
≦12.5 |
≧2.0 |
25 |
|
Ф30/15 |
≧30 |
≦15 |
≧2.0 |
25 |
|
Ф40/20 |
≧40 |
≦20 |
≧2.2 |
25 |
|
Ф50/25 |
≧50 |
≦25 |
≧2.2 |
25 |
|
Ф60/30 |
≧60 |
≦30 |
≧2.2 |
25 |
|
Ф65/32.5 |
≧65 |
≦32.5 |
≧2.2 |
25 |
|
Ф70/35 |
≧70 |
≦35 |
≧2.2 |
25 |
|
Ф75/37.5 |
≧75 |
≦37.5 |
≧2.2 |
25 |
|
Ф80/40 |
≧80 |
≦40.0 |
≧2.2 |
25 |
|
Ф85/42.5 |
≧85 |
≦42.5 |
≧2.2 |
25 |
|
Ф100/50 |
≧100 |
≦50.0 |
≧2.2 |
25 |
|
Ф120/60 |
≧120 |
≦60.0 |
≧2.2 |
25 |
|
Ф150/75 |
≧150 |
≦75.0 |
≧2.2 |
25 |
|
Ф160/80 |
≧160 |
≦80.0 |
≧2.2 |
25 |
|
Ф180/90 |
≧180 |
≦90.0 |
≧2.2 |
25 |
RS-10KV（M）10kV 加强型母排热缩管
产品介绍
由辐射交联聚烯烃材料制成，理化电气性能优异，主要应用于中高压开关柜、电厂、变电站中室外或室内母线排的绝缘防护，可起到防止异物搭接、防止小动物短路、防止维护人员误入带电间隙、防止凝露闪络、增加相间绝缘等作用。
产品特点
执行标准：DL/T 1059-2007
热缩倍率： 2:1
环保、强度高、弹性好、阻燃、柔软
收缩温度：84℃～120℃
使用温度：-55℃～125℃
环保标准：RoHS
技术指标
|
性能 |
指标 |
测试方法/条件 |
|
拉伸强度 |
≧10.4Mpa |
ASTM D2671 |
|
断裂伸长率 |
≧300% |
ASTM D2671 |
|
热老化后拉伸轻度 |
≧7.3Mpa |
130℃*168h |
|
热老化后断裂申长率 |
≧100% |
130℃*168h |
|
击穿强度 |
≧25kV/mm |
GB/T1408.1 |
|
硬度（邵氏A） |
≦90 |
GB2401 |
|
体积电阻率 |
≧1014 Ω.cm |
IEC 60093 |
|
氧指数 |
≧30 |
GB/T 2406 |
|
耐热冲击 |
无裂纹 |
JB 7829 附录D |
|
吸水率 |
≦0.5% |
ISO62-1980 |
|
工频耐压 |
≧30kV.1min |
GB/T14081 |

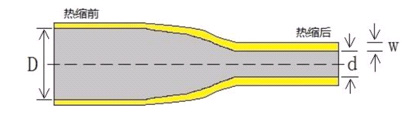

结构示意图
规格表
|
规格 |
供货内径 D(mm) |
全缩后尺寸(mm) |
标准包装 |
|
|
内径d |
壁厚w |
米/盘 |
||
|
Ф15/8 |
15+0.8 |
≦8 |
2.1+0.30 |
25 |
|
Ф20/10 |
20+0.8 |
≦10 |
2.1+0.30 |
25 |
|
Ф25/12.5 |
25+0.8 |
≦12.5 |
2.1+0.30 |
25 |
|
Ф30/15 |
30+0.8 |
≦15 |
2.1+0.30 |
25 |
|
Ф40/20 |
40+1.0 |
≦20 |
2.3+0.30 |
25 |
|
Ф50/25 |
50+2.0 |
≦25 |
2.3+0.30 |
25 |
|
Ф60/30 |
60+3.0 |
≦30 |
2.3+0.30 |
25 |
|
Ф65/33 |
65+3.0 |
≦33 |
2.3+0.30 |
25 |
|
Ф70/35 |
70+3.0 |
≦35 |
2.3+0.30 |
25 |
|
Ф75/38 |
75+3.0 |
≦38 |
2.3+0.30 |
25 |
|
Ф80/40 |
80+3.0 |
≦40.0 |
2.3+0.30 |
25 |
|
Ф85/43 |
85+3.0 |
≦43 |
2.4+0.30 |
25 |
|
Ф100/50 |
100+4.0 |
≦50 |
2.4+0.30 |
25 |
|
Ф120/60 |
120+4.0 |
≦60 |
2.4+0.30 |
25 |
|
Ф150/75 |
150+4.0 |
≦75 |
2.4+0.30 |
25 |
|
Ф180/90 |
180+5.0 |
≦90 |
2.4+0.30 |
25 |
|
Ф210/105 |
210+5.0 |
≦105 |
2.4+0.30 |
25 |
|
Ф230/115 |
230+5.0 |
≦115 |
2.4+0.30 |
25 |
|
Ф250/125 |
250+5.0 |
≦125 |
2.4+0.30 |
25 |

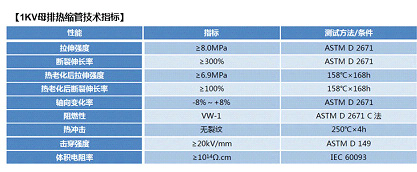

RS-1kV 1kV母排热缩管
产品介绍
1KV母排热缩管由辐射交联聚烯烃材料制成，理化电气性能优异，主要功能是连接件的电绝缘、焊点防锈防腐、机械防护、减少相间距等，广泛应用于电子、通信、机械、制造等领域。
产品特点
1、执行标准：GB/T 1059-2007,
2、热缩倍率：2:1
3、低烟、柔软、阻燃、强度高、耐电碳痕
4、收缩温度：84℃～120℃
5、使用温度：-55℃～125℃
6、环保标准：RoHS
7、标准颜色：黑、白、红、黄、绿、蓝，其它颜色可定制
结构示意图
