FLN36-12/24/35型六氟化硫负荷开关
产品说明
FLN36-12/24/35型六氟化硫负荷开关

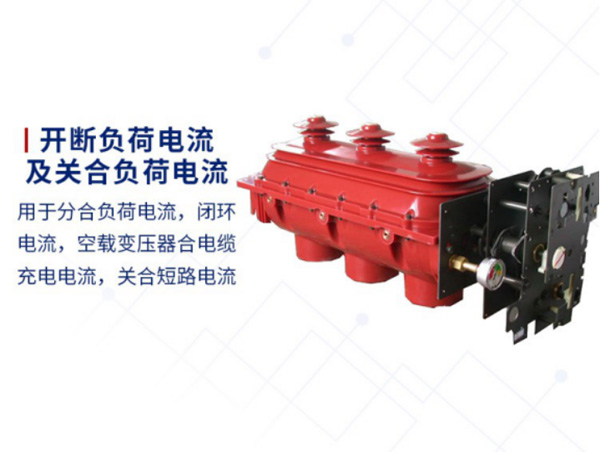

FLN36-12/24/35型六氟化硫负荷开关是集负荷开关、接地开关、隔离开关于一体的多功能中压开关设备。

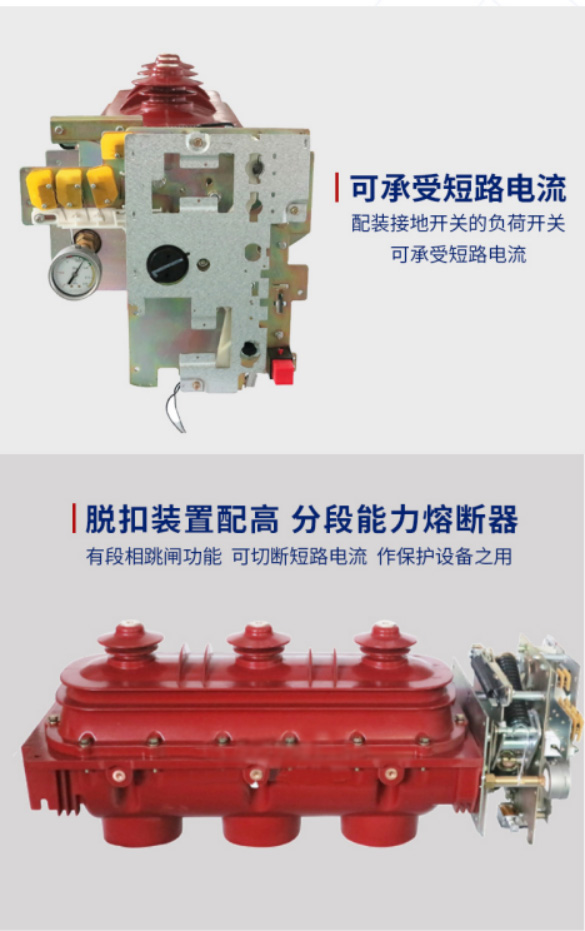

1.负荷开关和组合电器由相同的绝缘躯壳开关本体、各自的弹簧操动机构、熔断器触头座和熔断器动作撞击脱扣系统组成。
2.上下躯壳由环氧树脂注射而成，构成充气内腔，公用动触头作旋转运动可循序完成"合一分一接地"三种工作状态，在基本手力弹簧贮能操动机构上可加装电动合、分闸，实现遥控操作，供用户选择。
3.位置指示装置直接与动触头传动轴联接，指示动触头的工作位置可靠。
4.躯壳后部设有安全隔膜，当灭弧室内部可能会发生某种事故造成压力过高时，过压气体可冲破隔膜得到释放，从而确保人身安全。
5.负荷开关与接地开关、接地开关与前门均有可靠的机械联锁。
|
FLN36-12/24/35主要技术参数 |
|||
|
序号 |
名称 |
单位 |
12kV 24kV 35kV |
|
1 |
额定电压/最高电压 |
kV |
10/12 20/24 35/40.5 |
|
2 |
额定电流 |
A |
630 630 630 |
|
3 |
额定短路关合电流 |
kA |
50 63 63 |
|
4 |
机械寿命 |
次 |
3000 3000 3000 |
|
5 |
1min工频耐受电压 |
kV |
42/48 50/60 85/95 |
|
7 |
额定动稳定电流 |
kA |
50 63 63 |
|
8 |
3S额定短时耐受电流 |
kA |
20 25 25 |
|
9 |
额定SF6气体压力 |
MPa |
0.045 0.045 0.045 |
